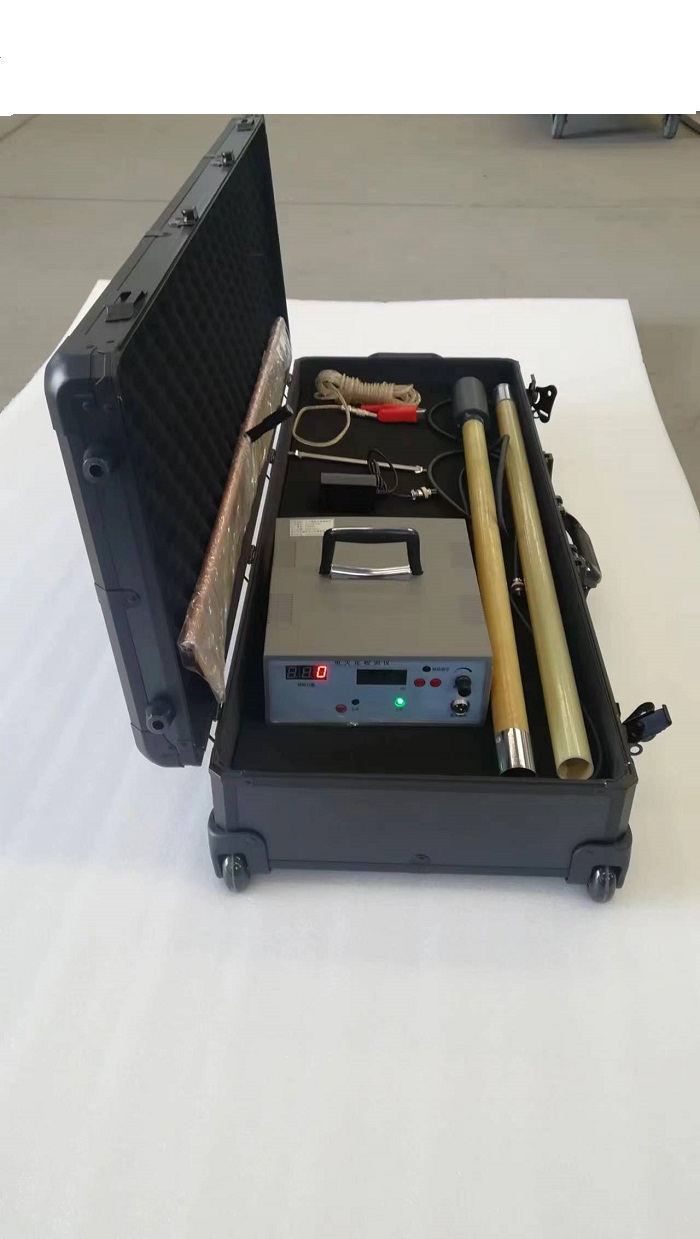

JG-12BTG型電火花法土工膜在線檢測儀

JG-12BTG型電火花法土工膜在線檢測儀適用于:垃圾填埋場/尾礦儲存場/渠道防滲/樓層、水池、泳池涂層防滲漏/渠道、堤壩防滲漏等施工防滲漏水檢測。

檢測原理：

 脈沖電火花檢漏儀特點：電火花檢漏儀為脈沖高壓儀器，是用于檢查漏點的儀器，與其它直流電火花檢漏儀相比,減少了對材料的火花沖擊破壞,增加了漏點記憶功能,提高了操作人員的工作效率,使用脈沖電火花檢漏儀可以對不同厚度的防滲膜、土工膜、環氧煤瀝青和橡膠襯里等涂層，進行質量檢測。當材料有質量問題時，如出現針孔、氣泡、裂隙和裂紋，儀器將發出明亮的電火花，同時聲、光報警。由于采用大容量蓄電鋰電池供電，故特別適用于野外作業。

主要技術參數

1.     檢測厚度：0.2~15mm

2.     輸出高壓：5kV~35kV（無級連續可調)三位數字液晶顯示輸出高壓值

3.     漏點計數功能：智能計數，最高記憶999個

4.     缺陷指示：聲、光雙報警

5.     直流供電：12V

6.     消耗功率：約6W，欠壓指示功能

7.     主機體積：250×210×90mm

8.     主機重量：1Kg

檢測方法：

1、脈沖電火花法探測，應能探測到防滲土工膜上不小于1mm的滲漏破損。

2、脈沖電火花法探測步驟：場地準備、設備試驗校準、實際探測、復測、報告整理。

3、脈沖電火花法滲漏破損探測時，土工膜上表面應平整、干燥、裸露、無雜物，并應處于絕緣狀態。土工膜應為導電土工膜專用材料，導電層向下鋪設。

4、脈沖電火花法探測前設備校準可使用直徑約1mm的實際破損孔洞或人工模擬破損孔洞。人工模擬滲漏破損孔洞做法宜采用直徑不大于1mm的金屬導電體刺穿防滲土工膜，使導電體一端與防滲土工膜之下基礎層連接，一端置于防滲土工膜之上。

5、按擬定的探測網絡布置進行逐點探測，同時觀測電火花和探測儀發出的聲音信號，確定滲漏破損位置。

HDPE土工膜電火花測試的程序如下：

將一根銅導線置于土工膜重疊部分的上面一層邊緣。用擠出焊將導線蓋住，焊接過程中用螺絲刀或其它工具將導線保持于焊縫中間；

在擠出焊焊縫的末端，導線的一端須露出焊縫約50～70mm，用于連接電火花的電。導線不必做成圈狀，但應在整個焊縫中保持連續；

測試裝置的測試電壓為20000伏；

測試時將測試裝置的接地電與焊縫中導線暴露的一端相連，慢慢（約每分鐘5米）使銅刷刷過整條焊縫。銅刷須接觸焊縫。如在焊縫上有漏洞將會發出響聲，將銅刷移離焊縫約50px的距離，漏洞和銅刷之間的電火花可指示焊縫上漏洞的準確位置；

測試過程中出現氣泡的地方須作標記，返工修補后再次測試；

測試合格后，將暴露的銅線剪掉，然后對該處進行打磨并用擠出焊焊接。
